█ 高强度、坚固的结构

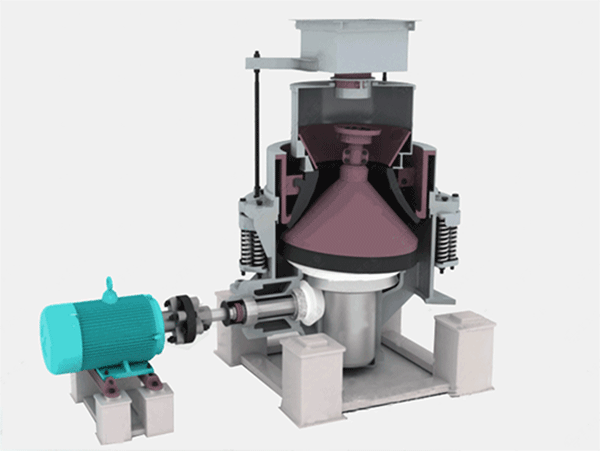

KL 系列高效复合圆锥破碎机本体为箱形铸钢件整体结构,在重载部位高应力点设有加强筋。
█ 有限元分析和CAD技术
KL 系列高效复合圆锥破碎机是利用现代 CAD技术进行设计的,且所有型号都经有限元技术分析,以确保内部应力水平在合适的范围内,最终使WL 系列高效复合圆锥破具有结构强度高、设备稳定运行的特点。
█ 高可靠性和实用性源于精细的设计
KL高效复合圆锥破碎机水平传动轴两端用圆锥滚子轴承替代了老式弹簧圆锥破的水平轴铜套,转速大幅提高。锥体蕊和球面座之间放置防尘圈,迷宫式密封圈中充 满润滑油,防尘圈由放置在球面座内的弹簧浮起,有效防止粉尘侵入。采用电动自动润滑系统,润滑系统也跟主马达相互连结 ,若压力不足或温度过高时 ,主机马达会立即停止,以保护主机不受损坏。
█ 高产量、齿板磨耗低更易更换
KL系列高效复合圆锥破碎机具有良好的破碎腔形,增加了有效破碎面,主轴摆动次数大幅提高确定了WL圆锥破碎机比 老式圆锥破增加了1/3 的产量,还有利于获得细粒级和均匀立方体产品。全部用数控立柱车床加工出的锥体蕊和破碎壁紧密结合,更换齿板时快速简单,不需要填充环氧树脂,大大节约了 维修时间,减少了工人劳动强度。层压破碎原理以及优化设计的破碎壁、扎臼璧使用寿命大大提高。传统的圆锥破腔型,进料口小,破碎面有限,产量低,针片状产 品含量高。锥体蕊和破碎壁之间需填充环氧树脂,不易更换,故障率高,加大了停机时间,运行不可靠。
█ 液压清腔及过铁释放机构
液压清腔机构是KL系列高效复合圆锥破碎机的标准配置,由放置在本体底板上的一组清腔油缸完成。推荐清腔距离为75mm.全自动结构采用的一组清腔油缸同时也作用于过铁释放保护。
█ 液压调整机构
KL高效复合圆锥破碎机包含液压调整机构,便于快速调整破碎机排料口大小,还可迅速清理破碎腔,大大减少停机时间。
型号 | 腔型 |
破碎直径 (mm) |
最大进料粒度 (mm) |
最小排料尺寸 (mm) |
转速 (RPM) |
电机功率 (kw) |
重量 (t) |
不同闭边排料口(mm)的产量 | |||||||||
6 | 10 | 13 | 16 | 19 | 22 | 25 | 38 | 51 | 64 | ||||||||
KLC600 | 粗型 | 600 | 95 | 10 | 630 | 37-55 | 5.3 | 20 | 25 | 30 | 35 | 45 | 50 | 76 | |||
KLF600 | 细型 | 600 | 72 | 6 | 630 | 37-55 | 5.3 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 60 | ||
KLC1000 | 粗型 | 1016 | 160 | 13 | 630 | 90-110 | 10.8 | 80 | 100 | 135 | 150 | 175 | 235 | ||||
KLM1000 | 中型 | 1016 | 115 | 10 | 630 | 90-110 | 10.8 | 65 | 75 | 90 | 120 | 135 | 150 | ||||
KLF1000 | 细型 | 1016 | 80 | 8 | 630 | 90-110 | 10.8 | 52 | 62 | 72 | 78 | 115 | |||||
KLC1160 | 粗型 | 1143 | 180 | 13 | 630 | 110-132 | 16 | 115 | 135 | 150 | 180 | 200 | 260 | ||||
KLM1160 | 中型 | 1143 | 130 | 10 | 630 | 110-132 | 16 | 100 | 110 | 120 | 135 | 165 | 175 | ||||
KLF1160 | 细型 | 1143 | 90 | 10 | 630 | 110-132 | 16 | 80 | 105 | 110 | 140 | ||||||
KLC1300 | 粗型 | 1296 | 200 | 16 | 610 | 132-160 | 23 | 150 | 180 | 200 | 230 | 310 | 390 | ||||
KLM1300 | 中型 | 1296 | 150 | 13 | 610 | 132-160 | 23 | 115 | 140 | 160 | 190 | 210 | |||||
KLF1300 | 细型 | 1296 | 102 | 10 | 610 | 132-160 | 23 | 90 | 115 | 145 | 160 | ||||||
KLC1380 | 粗型 | 1372 | 215 | 19 | 610 | 185-220 | 27 | 200 | 220 | 260 | 350 | 440 | |||||
KLM1380 | 中型 | 1372 | 160 | 16 | 610 | 185-220 | 27 | 155 | 180 | 200 | 220 | ||||||
KLF1380 | 细型 | 1372 | 115 | 13 | 610 | 185-220 | 27 | 150 | 190 | 210 | 230 | ||||||
KLC1500 | 粗型 | 1524 | 235 | 22 | 560 | 220-250 | 37.8 | 265 | 310 | 420 | 525 | 580 | |||||
KLM1500 | 中型 | 1524 | 175 | 19 | 560 | 220-250 | 37.8 | 215 | 240 | 265 | 320 | ||||||
KLF1500 | 细型 | 1524 | 130 | 13 | 560 | 220-250 | 37.8 | 180 | 210 | 235 | 255 | 275 | |||||
KLC1600 | 粗型 | 1676 | 267 | 22 | 560 | 250-300 | 44.3 | 330 | 390 | 525 | 655 | 725 | |||||
KLM1600 | 中型 | 1676 | 203 | 16 | 560 | 250-300 | 44.3 | 210 | 250 | 280 | 300 | ||||||
KLF1600 | 细型 | 1676 | 140 | 13 | 560 | 250-300 | 44.3 | 180 | 220 | 260 | 335 |
注 :技术参数如有变动,恕不另行通知。
