立轴反击式破碎机，俗称制砂机，适用于不同硬度的矿石和岩石的细碎，其破碎性能在矿石破碎设备中起着不可替代的作用。它广泛用于水泥，耐火材料，建筑骨料，机械砂，冶金等行业。

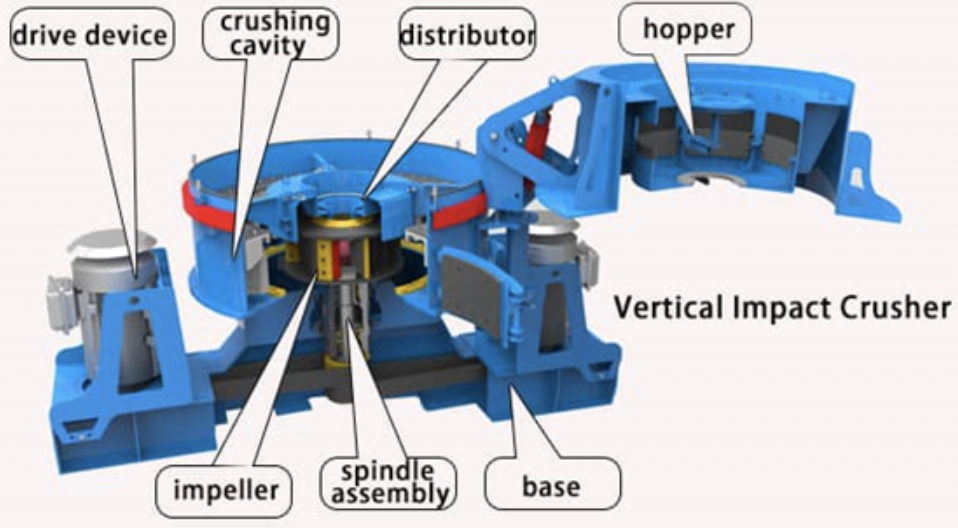

上海秦路实业有限公司的立轴冲击式破碎机（制砂机）具有“石打石”和“石打铁”两种破碎方式，两种方式可以共享一套破碎腔，通过简单的零件更换，就可以实现这两种方式的互换适应更多材料和条件的不同成型要求。制砂机包括进料斗，分料器，涡流破碎腔，叶轮，主轴组件，底座和传动装置。下面，上海秦路将详细介绍制砂机的组件。

1.料斗：
进料斗的结构为倒置的棱柱体（或圆柱体），进料口设有耐磨环，进料设备的进料通过进料斗进入制砂机。
2.分料盘：

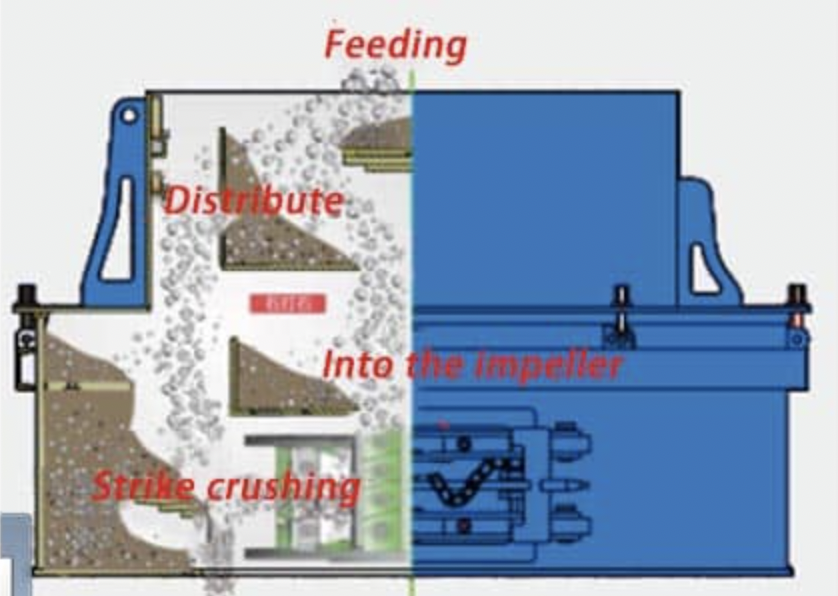

分料盘安装在涡流破碎腔上。进料器的功能是将物料与进料斗分开。一部分物料通过中央进料管直接进入叶轮，并逐渐加速至较高速度并排出，从而使一部分物料从中央进料管的外部旁路进入叶轮的外部。涡流破碎腔。不会增加功耗，不会增加生产能力并提高破碎效率。
3.涡流破碎腔：
破碎腔的结构是由上，下缸体形成的环形空间。涡流破碎腔中的叶轮高速旋转，物料可以留在涡流破碎腔内，形成衬里材料。物料的破碎过程发生在涡旋破碎腔内。该观察孔用于观察叶轮通道的出口处的耐磨块的磨损情况以及涡流破碎腔顶部的衬板的磨损情况。分配器固定在涡流破碎腔的上部圆柱部分上。

4.叶轮：
叶轮是由特殊材料制成的空心圆柱体，安装在主轴组件上端的头部上。叶轮是立轴冲击式破碎机的关键元件。物料从叶轮上部的中心进料管进入叶轮的中心。分配板将物料均匀地分配到叶轮的每个下水通道。在发射通道的出口处安装了由特殊材料制成的耐磨块，可以更换。叶轮将物料加速至60-75m / s的速度并将其排出，从而将物料撞击到涡流破碎腔，以实现强大的自破碎能力。上，下流道板安装在锥帽和耐磨块之间，以防止叶轮磨损。
5.主轴组件：
主轴组件安装在基座上，以通过三角皮带传递电动机的动力，并支撑叶轮的旋转运动。主轴组件由轴承座，主轴和轴承组成。
6.基础：
涡流破碎腔，主轴组件，电机和传动装置均安装在基座上。基座的结构在中间为四棱柱空间的形状，四棱柱空间的中心用于安装主轴组件，并且在两侧形成排出通道。
7.传动装置：
驱动机构采用单电机或双电机传动皮带（75KW以上，双电机驱动）。用于双电机驱动的两个电机安装在主轴组件的两侧，因此主轴力的两侧平衡，没有额外的扭矩。
