YK振动筛

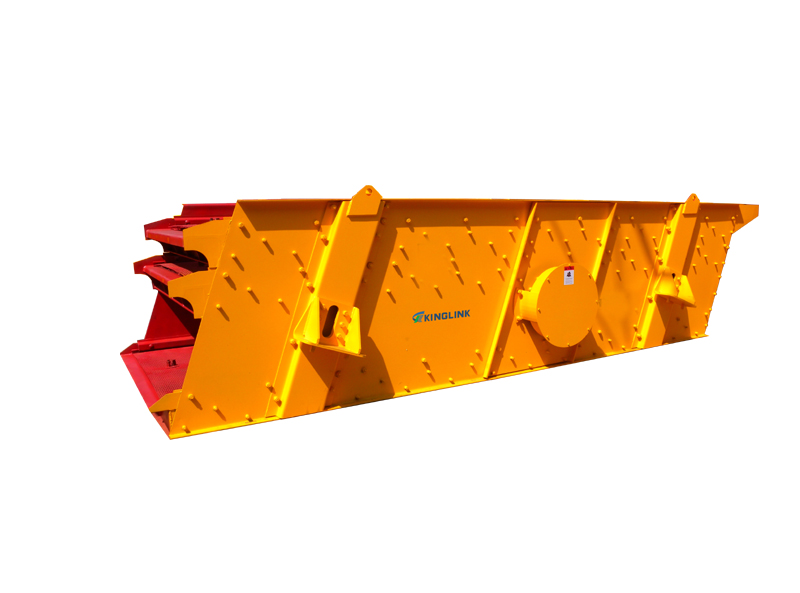

YK倾斜式振动筛是以坚固的结构制造完成,并设计为15-20度的倾斜度,其设计简单,特别适合用于筛选粗糙的石料或是矿石。

进料粒度

≤400mm

生产能力

15-700T/h

功率

11-60kw
  • 突出优势
  • 工作原理
  • 技术参数
  • 典型案例
突出优势
  • 超强机身

    YK振动筛采用环槽铆钉锁结组成一个坚固的箱体结构,机器侧板使用高张力钢板制作而成完全无焊接,一体式的筛网支架具有稳固的支撑力。箱体与侧板锁结采用三层板结构,具有相当高抵抗弯曲应力的功用。

  • 坚固耐用

    侧板与横梁、激振器底座均采用高强度环槽铆钉铆接,杜绝了筛体开裂等问题,延长了筛箱的使用寿命,使设备在极严酷的环境中仍能保证其整体刚度。

  • 振动效果好

    YK振动筛使用橡胶弹簧,在启动与停机时具有大幅降低噪音的特性,使其不会出现类似其他厂家筛分设备的明显震动。

  •  筛网支架设计

    破筛网支架采用拱型横梁设计,具有高强度、低绕曲度等特性。网面采用弧形设计,筛网利用压板固定可提供最高的筛网张力,筛料可均匀分布于网面上。

  • 可调性好、适应性强

    带有喷淋系统的清洁装置,能够确保以最少的水消耗量最大程度的抑尘。这种带有喷淋水压的装置能彻底解决堵网的烦恼,同时搭配高耐磨的聚氨酯筛网,可大幅提高的机器的筛分效率及筛网的使用寿命。

工作原理
      YK振动筛主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,采用筒体式偏心轴激振器及偏块调节振幅。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动使激振器偏心块产生高速旋转,产生很大的离心惯性力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

YK振动筛工作原理图
技术参数



型 号 筛面层数 筛面规格 最大进料粒度
(mm)
产量
(t/h)
振动频率
(Hz)
电机功率
(kw)
重量
(t)
外形尺寸
L×W×H
(mm)
3YK-1245 3 1200×4500 200 15-80 16.2 11 4.807 5600×1800×1850
2YK-1548 2 1500×4800 200 30-180 13-16 15 5.8 5906×2100×1600
3YK-1548 3 1500×4800 200 30-200 13-16 18.5 6.866 5906×2100×1900
4YK-1548 4 1500×4800 200 30-250 13-16 18.5 7.36 5906×2100×2100
2YK-1854 2 1800×5400 250 50-300 16.2 22 6.769 6509×2536×1810
3YK-1854 3 1800×5400 250 50-300 16.2 30 8.285 6509×2536×1910
4YK-1854 4 1800×5400 250 50-300 16.2 30 9.796 6509×2536×2250
2YK-2160 2 2100×6000 250 100-400 16.2 30 9.68 7150×2670×2120
3YK-2160 3 2100×6000 250 100-400 16.2 30 10.206 7150×2670×2270
4YK-2160 4 2100×6000 250 100-400 16.2 30 11.8 7150×2670×2650
2YK-2460 2 2400×6000 300 150-600 16.2 30 10.2 7150×2900×1950
3YK-2460 3 2400×6000 300 150-600 16.2 30 12.35 7150×2900×2350
4YK-2460 4 2400×6000 300 150-600 16.2 30 14.25 7150×2900×2750

注:
1.以上参数以岩石松散比重1.6t/m3,抗压度<150MPa,含水率<20%为依据;
2.处理能力受给料均匀能力、粒度、级配、岩性、线速度等情况影响。
