破碎机

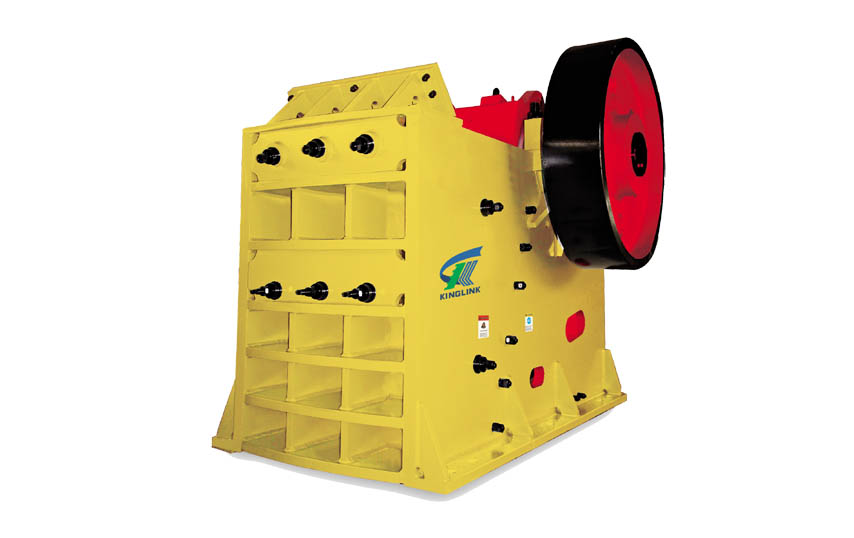

PE颚式破碎机

颚式破碎机用于各种矿岩石破碎的首道工序,可将抗压强度不高于320MPa的各种矿石一次性加工至中等粒度,常与圆锥破碎机、反击式破碎机、制砂机等一起构成整套砂石生产线。

进料粒度

125-1020mm

生产能力

1-1100t/h

功率

5.5-280kW
  • 突出优势
  • 工作原理
  • 技术参数
  • 典型案例
突出优势
  • 深腔破碎,节能

    优化型深腔破碎,无死区,进料和破碎效率大大提升,单机更加节能,系统节能一倍以上。

  • 承载力强,稳定性高

    更大的锻坯加工重型偏心轴、高锰钢鄂板以及高等铸钢动鄂总成,设备承载能力更强,稳定性更高。

  • 工艺现代化,使用寿命长

    借鉴世界现代化制造工艺,数字化分析各部件运行情况,内部结构精细,设备使用寿命大大延长。

  • 集中润滑系统,易保养

    特别设计的集中润滑系统,部件润滑更加快捷,保养工作量小。

  • 结构简单,检修方便

    在复摆式基本原理下,精简多余部件,设备整体结构简洁,破碎能力强,操作和维护方便,运 营费用低。

  • 出料调节范围大,一机多用

    垫片式排料调整装置,出料调节范围大,增加了设备使用时的灵活性,可满足客户多种加工要求。

  • 噪音低,粉尘少

    设备参照国家环保标准,噪音低,可配套设备除尘,施工环境完全符合环保要求。


工作原理

颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成。

颚式破碎机破碎方式为曲动挤压型。工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,物料通过两颚板之间的挤压、搓、碾等实现多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已破碎物料在重力的作用下,经颚腔下部的出料口自由卸出。随着电动机的连续转动,动颚做周期性的压碎和排料,实现批量生产。

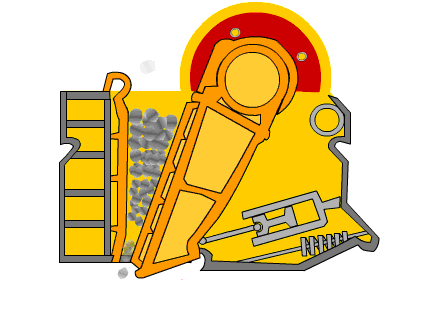

颚式破碎机工作原理



技术参数



型号 进料口尺寸
(mm)
进料尺寸
(mm)
出料口尺寸
(mm)
处理能力
(t/h)
电机功率
(kw)
重量
(t)
外形尺寸
(mm)
PE1500×1800 1500×1800 ≤1200 210-360 520-1100 280 132 7460×6235×4249
PE1200×1500 1200×1500 ≤1020 150-300 400-800 160-220 100.9 6380×5310×3710
PE1000×1200 1000×1200 ≤850 200-300 280-560 110-160 69 5350×4280×3050
PE900×1200 900×1200 ≤750 95-165 220-450 110-132 58 3800×3166×3045
PE750×1060 750×1060 ≤630 80-140 110-320 90-110 29 2655×2302×3110
PE600×900 600×900 ≤480 65-160 90-180 55-75 17 2290×2206×2370
PE500×750 500×750 ≤425 50-100 40-110 45-55 12 2035×1921×2000
PE400×600 400×600 ≤350 40-100 15-60 30-37 7 1700×1732×1653
PE250×400 400×250 ≤200 20-50 5-20 15 3 1430×1310×1340
PEX300×1300 300×1300 ≤250 20-90 30-90 55-75 11.5 1750×2320×1724
PEX250×1200 250×1200 ≤210 25-60 20-60 37-45 8.5 2192×1900×1950
PEX250×1000 250×1000 ≤210 25-60 15-50 30-37 7 1550×1964×1380
PEX250×750 250×750 ≤210 25-60 15-30 22-30 5 1667×1545×1020
PEX150×750 150×750 ≤125 18-48 5-16 15 3.8 1200×1500×1200
PEX150×250 150×250 ≤125 10-40 1-3 5.5 1.5 896×745×935

:技术参数如有变动,恕不另行通知。
